Wyładowania elektrostatyczne (ESD – Electrostatic Discharge) to niewidzialne zagrożenie, które może nieodwracalnie uszkodzić wrażliwe układy scalone (IC) oraz mikrokontrolery. Standardowe polimery używane w przemyśle są doskonałymi izolatorami, co paradoksalnie sprzyja gromadzeniu się ładunków na ich powierzchni. Rozwiązaniem dla branży elektronicznej i montażowej jest produkcja obudów, tacek i przymiarów testowych z wykorzystaniem antystatycznych filamentów do druku 3D. Poniższy artykuł wyjaśnia, jak materiały ESD chronią elektronikę i kiedy warto zlecić ich druk na portalu Zlecenia3D.pl.
Czym różni się materiał ESD od standardowego plastiku?
Zwykłe standardowe filamenty do druku 3D (np. podstawowe PLA czy ABS) izolują prąd, pozwalając na swobodne akumulowanie ładunków statycznych w wyniku tarcia (np. przesuwania obudowy po stole). Gdy do takiej naładowanej obudowy zbliży się wrażliwy komponent, następuje gwałtowne przeskoczenie iskry.
Tworzywa klasy ESD (np. PETG-ESD, ABS-ESD) są domieszkowane specjalnymi cząsteczkami przewodzącymi (najczęściej sadzą techniczną lub nanorurkami węglowymi). Dzięki temu ich rezystancja powierzchniowa mieści się w przedziale od 10^6 do 10^9 oma (Ω).
- Rozpraszanie, a nie izolowanie: Materiał ESD nie blokuje ładunku całkowicie, lecz pozwala mu w kontrolowany, bezpieczny i bardzo powolny sposób „rozpłynąć się” i spłynąć do uziemienia.
- Brak przebić: Ładunek nie kumuluje się w jednym punkcie obudowy, eliminując ryzyko nagłego wyładowania (iskry).
Zastosowania filamentów antystatycznych (ESD) w przemyśle
Możliwość szybkiego wytwarzania narzędzi i obudów w technologii przyrostowej obniża koszty wdrożeń w działach R&D oraz na liniach montażowych (PCBA). Najczęstsze zlecenia realizowane z filamentów ESD obejmują:

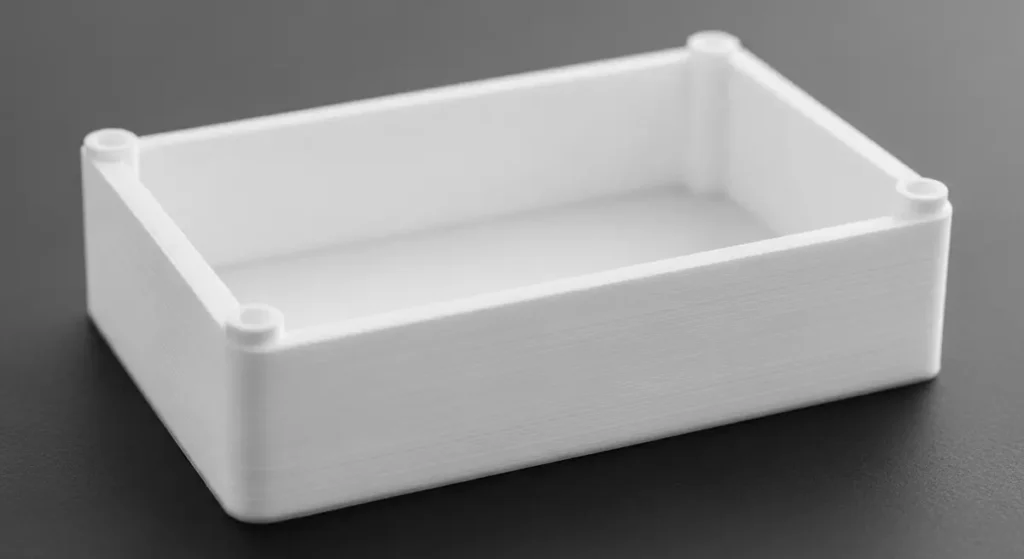

- Obudowy prototypowe dla urządzeń IoT: Zabezpieczenie płytki PCB w fazie testów i certyfikacji przed uszkodzeniem z rąk operatora.
- Tacki transportowe i pozycjonujące: Niestandardowe wytłoczki i separatory do przenoszenia mikrokontrolerów między stanowiskami lutowniczymi.
- Przymiary montażowe (Jigi testowe): Narzędzia używane przy tzw. igłowaniu (testowaniu poprawności lutów). Zastosowanie materiału ESD gwarantuje, że przymiar dotykający płytki nie wygeneruje zwarcia.
Jeśli potrzebujesz sklonować istniejące (ale zniszczone lub niedostępne) narzędzie antystatyczne z linii produkcyjnej, idealnym rozwiązaniem będzie połączenie usługi skanowania 3D i inżynierii odwrotnej z docelowym wydrukiem w technologii ESD.
Błędy projektowe a skuteczność ochrony ESD
Skuteczność materiałów ESD w technologii FDM (Fused Deposition Modeling) jest silnie uzależniona od geometrii modelu i ułożenia warstw. Podobnie jak w przypadku twardych kompozytów z włóknem węglowym (Carbon) czy sprężystego elastycznego TPU, kierunek kładzenia ścieżek przez drukarkę ma znaczenie. Przewodnictwo wzdłuż ścieżki (oś XY) jest zazwyczaj minimalnie lepsze niż w poprzek warstw (oś Z).
Zlecając druk narzędzi ESD, upewnij się, że Twój model STL nie zawiera ścianek cieńszych niż 1.2 mm. Niska gęstość ścian i wypełnienia zwiększa rezystancję (pogarsza właściwości antystatyczne), ponieważ ładunek ma do pokonania mniej ścieżek materiału. Odsyłamy do naszego poradnika o zasadach projektowania pod druk 3D, aby uniknąć tych kosztownych błędów.
Wycena zlecenia – dlaczego materiały ESD są droższe?
Dedykowane filamenty antystatyczne należą do kategorii materiałów inżynieryjnych i specjalistycznych. Sam surowiec (PETG-ESD lub PC-ESD) może kosztować kilkukrotnie więcej niż standardowy polimer. Ponadto, dodatki węglowe przyspieszają zużycie dysz w drukarkach, co musi zostać uwzględnione przez wykonawców w wycenie druku 3D.
Pomimo wyższego kosztu jednostkowego, wydruk 3D pozwala na produkcję antystatycznych narzędzi „na żądanie” (Rapid Tooling), co dla firm z branży elektronicznej jest rozwiązaniem wielokrotnie tańszym niż obróbka CNC specjalistycznych bloków teflonowych (PTFE) czy frezowanie aluminium.
