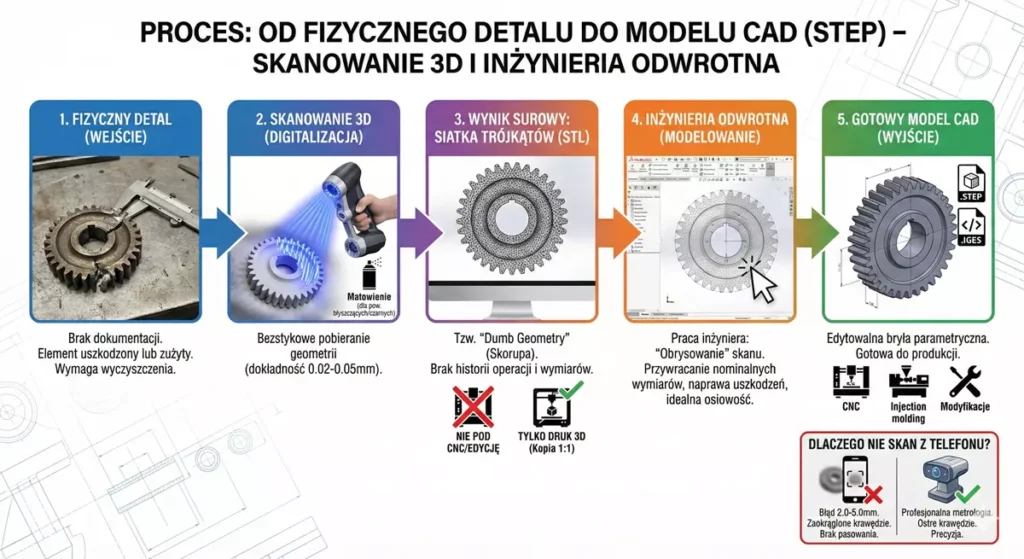

W przemyśle często dochodzi do sytuacji, w której kluczowa część maszyny ulega awarii, a jej producent już nie istnieje lub nie udostępnia planów. Skanowanie 3D jest metodą bezstykowego pobierania geometrii obiektu, pozwalającą na przeniesienie fizycznego detalu do świata cyfrowego z dokładnością mikronową. Należy jednak pamiętać, że sam proces skanowania generuje jedynie „chmurę punktów”. Aby na jej podstawie wyprodukować zamiennik, niezbędny jest proces inżynierii odwrotnej (Reverse Engineering). Poniższy artykuł wyjaśnia różnicę między tymi usługami dostępnymi na portalu Zlecenia3D.pl.
Skan 3D to nie wszystko. Czym jest Siatka Trójkątów (STL)?
Wielu zlecających błędnie zakłada, że skaner 3D „wypluwa” gotowy projekt inżynierski.
- Wynik skanowania: Efektem pracy skanera jest plik .STL lub .OBJ. Jest to tzw. „dumb geometry” (geometria nieparametryczna) – zbiór milionów trójkątów tworzących skorupę obiektu.
- Ograniczenia: Pliku ze skanera nie można łatwo edytować w programach typu SolidWorks czy Inventor. Nie ma on historii operacji, wymiarów ani zdefiniowanych otworów. Można go wydrukować na drukarce 3D (kopiowanie 1:1), ale nie można go wyfrezować na CNC ani zmodyfikować wymiarowo bez dalszej obróbki.
Inżynieria Odwrotna – tworzenie modelu CAD (STEP/IGES)
To proces, za który płaci się najwięcej, ponieważ wymaga pracy inżyniera, a nie tylko maszyny. Polega on na „obrysowaniu” skanu w oprogramowaniu CAD w celu stworzenia parametrycznej bryły.
- Cel: Uzyskanie pliku w formacie neutralnym (np. .STEP, .X_T), który jest zrozumiały dla maszyn CNC i wtryskarek.
- Korekcja błędów: Fizyczny detal często jest zużyty, pęknięty lub zdeformowany. Podczas inżynierii odwrotnej inżynier nie kopiuje wad, lecz przywraca nominalne wymiary, idealne płaszczyzny i osiowość otworów.
- Wartość dodana: Dopiero ten etap pozwala na wprowadzenie zmian w projekcie (np. wzmocnienie konstrukcji, zmiana gwintów).
Dokładność pomiarowa – Skaner przemysłowy vs. Aplikacja w telefonie
Na rynku dostępne są darmowe aplikacje do skanowania telefonem (fotogrametria). Dlaczego nie nadają się do zastosowań inżynierskich?
- Metrologia: Profesjonalne skanery (światło strukturalne lub laserowe) oferują dokładność rzędu 0,02 mm – 0,05 mm. Aplikacje w telefonie mają błąd pomiarowy na poziomie 2,0 mm – 5,0 mm.
- Odwzorowanie krawędzi: Skaner inżynierski precyzyjnie „widzi” ostre krawędzie frezowane. Skan z telefonu zawsze je zaokrągli, co uniemożliwia poprawne spasowanie części współpracujących.
Problematyczne powierzchnie – co trudno zeskanować?
Skanery 3D działają na zasadzie odbicia wiązki światła (lasera lub prążków). Fizyka narzuca tu pewne ograniczenia.
- Powierzchnie czarne i błyszczące: Ciemne obiekty pochłaniają światło, a chromowane/błyszczące je rozpraszają. Skaner „ślepnie”.
- Rozwiązanie: Przed skanowaniem detal pokrywa się specjalnym, zmywalnym sprayem matującym (proszkiem kredującym), który tworzy białą, matową powłokę. Usługa ta jest standardem u wykonawców na Zlecenia3D.pl.
- Elementy przezroczyste: Szkło i pleksi są niewidoczne dla skanerów. Również wymagają zmatowienia.
Kiedy warto zlecić inżynierię odwrotną? (Opłacalność)
Usługa skanowania z modelowaniem CAD kosztuje zazwyczaj od kilkuset złotych wzwyż. Jest opłacalna w przypadkach:
- Brak części zamiennych: Maszyna stoi, a producent nie oferuje już serwisu.
- Wysoki koszt oryginału: Oryginalny element kosztuje 5000 zł, a jego inżynieria odwrotna i druk 3D/obróbka CNC zamknie się w 1000 zł.
- Modernizacja: Chcesz dorobić ulepszenie do istniejącego urządzenia i potrzebujesz jego dokładnej geometrii bazowej (np. uchwyt do kokpitu samochodu).
H2: Jak przygotować detal do wysyłki na skanowanie?
Aby przyspieszyć wycenę i realizację:
- Wyczyść element: Usuń smary, oleje i brud. Skaner odwzoruje każdą przyklejoną drobinkę piasku jako element metalu.
- Opisz funkcję: Poinformuj wykonawcę, które wymiary są krytyczne (np. „średnica otworu musi pasować pod łożysko”). Pozwoli to inżynierowi skupić się na precyzji w kluczowych miejscach podczas modelowania.
