Zaprojektowałeś idealną obudowę do czujnika pogodowego, wydrukowałeś ją z odpornego na słońce materiału, zamontowałeś na balkonie i po pierwszej ulewie układ elektroniczny uległ awarii. Brzmi znajomo? Chociaż same materiały termoplastyczne, takie jak PLA czy PET-G, nie przepuszczają wody, to przedmioty z nich wydrukowane zachowują się czasem jak gąbka. Winowajcą nie jest tutaj fizyka tworzywa, ale specyfika działania drukarek. Zrozumienie, dlaczego woda znajduje ujście wewnątrz plastiku, to pierwszy krok do stworzenia szczelnego pancerza dla Twoich projektów.
Dlaczego standardowy wydruk z FDM przecieka?
Technologia osadzania topionego materiału (FDM) polega na rysowaniu modelu warstwa po warstwie. Nawet przy idealnej kalibracji maszyny, okrągły przekrój ścieżki plastiku wypluwanego z dyszy sprawia, że między sąsiadującymi liniami powstają mikroskopijne luki. Woda jest bezlitosna – wykorzystuje napięcie powierzchniowe oraz zjawisko kapilarne, aby wędrować wzdłuż tych mikroszczelin prosto do wnętrza obudowy.
Jeśli zależy Ci na absolutnej wodoszczelności i idealnie gładkiej strukturze bez użycia dodatkowej chemii, warto wiedzieć, że porowatość to domena urządzeń FDM. Jeśli Twój projekt jest niewielki, dla maksymalnej szczelności warto wybrać technologię SLA (druk z żywicy), która tworzy całkowicie litą, nieprzepuszczalną bryłę już w momencie wyciągnięcia z maszyny.
Jak oszukać porowatość? Magia w ustawieniach slicera
Jeśli jednak zostajemy przy klasycznym druku z plastiku, pierwszą linią obrony są ustawienia w oprogramowaniu tnącym. Przygotowując model do wydruku zewnętrznego, należy zastosować kilka trików, które niemal całkowicie zniwelują mikroszczeliny.
| Parametr w Slicerze | Zalecane działanie | Dlaczego to pomaga? |
|---|---|---|
| Liczba obrysów (Perimeters) | Zwiększ z 2 do minimum 4-5 | Grubsza „skorupa” to więcej barier dla wody. Nawet jeśli woda pokona pierwszą warstwę obrysu, zatrzyma się na kolejnych. |
| Temperatura druku | Podnieś o ok. 5-10°C | Bardziej płynny plastik lepiej się spaja z poprzednią warstwą, skuteczniej topiąc puste przestrzenie między liniami. |
| Nadekstruzja (Flow rate) | Ustaw na 105% – 110% | Celowe podawanie odrobinę większej ilości plastiku niż to konieczne „przelewa” ścieżki, zatykając mikropory. |
| Grubość warstwy | Zmniejsz na np. 0.15 mm | Niższa warstwa to gęstsze upakowanie materiału i mniejsze „doliny” między poszczególnymi poziomami modelu. |
Ochrona chemiczna: żywica i lakiery
Najlepsze ustawienia slicera mogą okazać się niewystarczające przy bardzo intensywnym deszczu lub całkowitym zanurzeniu obudowy w wodzie. Aby zyskać 100% pewności, surowy wydruk FDM należy pokryć barierą chemiczną. Najprostszą i najtańszą metodą jest pomalowanie powierzchni zewnętrznej (i opcjonalnie wewnętrznej) dwiema warstwami bezbarwnego lakieru poliuretanowego w sprayu. Jeszcze mocniejszym rozwiązaniem jest posmarowanie wydruku rzadką żywicą epoksydową, która wniknie w szczeliny, a po wyschnięciu stworzy twardą, szklaną i całkowicie wodoszczelną powłokę.
Szczelność mechaniczna, czyli rowki i uszczelki
Najsłabszym punktem każdej obudowy nie są zazwyczaj jej ściany, ale miejsce łączenia dwóch części (np. klapki z pudełkiem) oraz otwory na śruby. Projektując model CAD pod pracę na zewnątrz, zapomnij o płaskich pokrywkach. Stosuj połączenia typu wpust-wypust (lip and groove) lub labiryntowe, które fizycznie utrudniają wodzie wpłynięcie do środka.

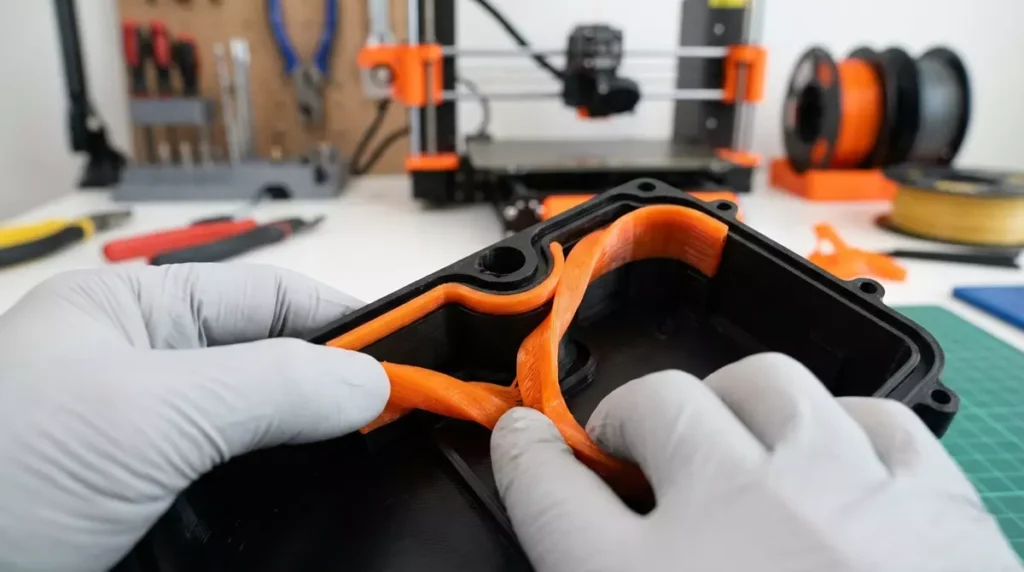

Aby miejsce łączenia było bezpieczne, w specjalnie zaprojektowanym rowku powinna znaleźć się guma. Możesz dociąć ją z gotowych sznurów uszczelniających (tzw. o-ringów) dostępnych w marketach budowlanych. Znacznie bardziej eleganckim rozwiązaniem jest jednak uszczelnienie gwintów za pomocą drukowanych uszczelek z TPU, które będą idealnie dopasowane kształtem do Twojego autorskiego projektu.
Zleć projekt ekspertom od druku
Zgranie wszystkich tych elementów – od projektu z rowkami labiryntowymi, przez optymalizację slicera, aż po impregnację – wymaga sporo wprawy i czasu na testowanie z wiadrem wody w warsztacie. Jeśli chcesz zaoszczędzić ten czas, po prostu zleć projekt profesjonalistom z naszej platformy.
Tworząc zapytanie, wystarczy zaznaczyć, że wydruk ma spełniać normy szczelności (np. pracować na zewnątrz w ulewnym deszczu). Doświadczeni operatorzy sami dobiorą technologię powlekania lub zaoferują druk metodą SLA, dostarczając Ci obudowę gotową na każde warunki atmosferyczne.
Najczęściej zadawane pytania (FAQ)
Czy wygładzanie ABS w oparach acetonu sprawi, że wydruk będzie wodoszczelny?
Tak. Proces wygładzania w oparach acetonu (tzw. vapor smoothing) dosłownie topi i łączy zewnętrzną powłokę modelu. W ten sposób znikają wszystkie mikropory i szczeliny, a gotowy detal zyskuje niemal całkowitą szczelność bez nakładania dodatkowych lakierów.
Z jakiego materiału najlepiej drukować obudowy na zewnątrz?
Jeśli urządzenie ma znajdować się na słońcu, zrezygnuj z PLA (roztopi się) i standardowych żywic (kruszeją od UV). Idealnym wyborem będzie ASA (kuzyn ABS, ale wysoce odporny na promienie słoneczne) lub PET-G. Oba te materiały świetnie znoszą warunki atmosferyczne.
Jak najszybciej przetestować szczelność mojego wydruku?
Zanim włożysz do środka drogą elektronikę, wykonaj „test chusteczki”. Włóż do pustej obudowy suchą chusteczkę higieniczną, skręć całość mocno śrubami, a następnie zanurz pod wodą na kilka godzin (możesz dociążyć ją kamieniem). Po wyjęciu i otwarciu od razu zobaczysz, w którym miejscu chusteczka złapała wilgoć.
Czy istnieje jakaś klasa wodoszczelności (norma IP) dla wydruków 3D?
Standardowe wydruki zazwyczaj osiągają odporność na zachlapania. Jednak przy odpowiednim projekcie z uszczelką TPU i powłoką z żywicy epoksydowej, obudowa drukowana w 3D może bez problemu spełniać surowe normy IP67 (ochrona przed skutkami krótkotrwałego zanurzenia w wodzie).
Czy orientacja modelu na stole ma znaczenie dla jego szczelności?
Ma ogromne znaczenie. Woda zawsze najłatwiej penetruje model wzdłuż osi Z (pomiędzy nakładanymi na siebie warstwami). Dlatego, jeśli to możliwe, projektuj i drukuj obudowy tak, aby woda deszczowa spływała po nich prostopadle do warstw, a nie uderzała bezpośrednio w „słoje” wydruku.
